Wenn bei einem Hark-Ofen ein Schamottestein lose wird, tiefe Risse bekommt oder bereits Stücke fehlen, sollte die Feuerraumauskleidung geprüft werden. Ich zeige, woran ein Austausch wirklich nötig ist, wie sich die Auskleidung bei einem Hark-Kaminofen wechseln lässt und worauf es bei Ersatzteilen, Ausbau und erster Inbetriebnahme ankommt.
Die wichtigsten Punkte für den sicheren Austausch
- Modell bestimmen: Ersatzteile müssen exakt zum Ofen und zur Serienausführung passen.
- Risse bewerten: Kleine Haarrisse sind oft unkritisch, lose oder fehlende Stücke dagegen nicht.
- Ofen vollständig abkühlen lassen: Vor dem Ausbau dürfen weder Glut noch Restwärme vorhanden sein.
- Keine Gewalt anwenden: Umlenkplatten, Filter und Steine werden je nach Modell in einer bestimmten Reihenfolge entnommen.
- Material nicht mischen: Schamotte, Vermiculite und Edel-Keramik haben unterschiedliche Eigenschaften.
Wann die Feuerraumauskleidung wirklich gewechselt werden muss
Die Auskleidung schützt den Stahlkorpus vor der direkten Flamme, hält die Verbrennungstemperatur hoch und beeinflusst die Luftführung. Sie besteht bei Hark je nach Baureihe aus Schamotte, Vermiculite oder spezieller Keramik. Dadurch ist sie ein Verschleißteil, aber nicht jeder sichtbare Riss bedeutet automatisch, dass sofort ein kompletter Satz nötig ist.
Ich unterscheide in der Praxis zwischen optischen Schäden und funktionalen Schäden. Ein schmaler Riss, dessen Teile noch fest sitzen, kann zunächst beobachtet werden. Wird ein Stein jedoch locker, kippt er aus seiner Position, fehlen größere Stücke oder ist der Stahl dahinter sichtbar, sollte der Austausch zeitnah erfolgen.
- Meist beobachtbar: feine Haarrisse ohne Verschiebung und ohne größere Abplatzungen
- Austausch sinnvoll: mehrere Risse, deutlich ausgedünnte Kanten oder lockere Steine
- Sofort handeln: herausgefallene Teile, offene Spalten, blockierte Luftkanäle oder freiliegender Ofenstahl
Auch schwarze oder graue Verfärbungen sind normalerweise kein Defekt. Schamottesteine können sich während des Anheizens dunkel verfärben und später wieder heller werden. Entscheidend sind Stabilität, Vollständigkeit und korrekte Position, nicht die Farbe allein.
Das passende Ersatzteil für den Hark-Ofen finden
Der häufigste Fehler passiert schon vor dem Ausbau. Ein Stein sieht zwar ähnlich aus, passt aber nicht zwangsläufig zu einem anderen Hark-Modell. Unterschiede gibt es bei Abmessungen, Bohrungen, Aussparungen, Materialstärke und der Lage von Luftkanälen.
Ich notiere deshalb zuerst die exakte Modellbezeichnung und Seriennummer vom Typenschild. Zusätzlich fotografiere ich die alte Auskleidung im eingebauten Zustand. Das hilft, wenn die Ersatzteilliste mehrere Varianten für eine Baureihe nennt.
| Prüfpunkt | Warum er wichtig ist |
|---|---|
| Modellname | Verhindert die Bestellung eines optisch ähnlichen, aber unpassenden Satzes. |
| Seriennummer oder Baujahr | Ältere und neuere Ausführungen können unterschiedliche Innensteine besitzen. |
| Material | Schamotte, Vermiculite und Keramik dürfen nicht beliebig ersetzt werden. |
| Lieferumfang | Prüft, ob Boden-, Seiten-, Rückwand- und Ecksteine vollständig enthalten sind. |
HARK führt im Ersatzteilfinder auch Komponenten für ältere Modelle. Ein vollständiges Set kann allerdings deutlich teurer sein als ein einzelner Stein. Als aktuelle Größenordnung zeigt ein zehnteiliges Schamotte-Set für bestimmte Modelle einen Preis von 387,90 Euro inklusive Mehrwertsteuer. Das ist kein allgemeiner Festpreis, sondern ein Beispiel dafür, wie stark die Kosten je nach Ofen und Lieferumfang schwanken.
Vom Zuschneiden beliebiger Universalplatten rate ich ab, wenn dadurch Luftwege, Abstände oder die Form der Umlenkung verändert werden. Eine günstige Platte ist keine gute Lösung, wenn der Ofen danach anders verbrennt oder die Zulassung des geprüften Geräts nicht mehr eindeutig eingehalten wird.
Feuerraumauskleidung im Hark-Ofen Schritt für Schritt wechseln
Die genaue Reihenfolge hängt vom Modell ab. Besonders bei ECOplus-Öfen müssen oft zuerst Filter und Heizgasumlenkplatten herausgenommen werden, bevor die hinteren oder seitlichen Feuerraumsteine zugänglich sind. Die folgende Vorgehensweise ist deshalb ein sicherer allgemeiner Ablauf, ersetzt aber nicht die Anleitung des konkreten Ofens.
1. Ofen vorbereiten
Der Ofen muss vollständig kalt, leer und aschefrei sein. Ich lasse ihn nach dem letzten Abbrand mindestens über Nacht abkühlen und entferne anschließend Aschekasten, Rost und lose Rückstände. Für Staub und alte Schamotteteile verwende ich Handschuhe, Schutzbrille und bei feinem Staub eine geeignete Atemschutzmaske.
2. Ausbau fotografisch dokumentieren
Vor jedem herausgenommenen Teil mache ich ein Foto. Das klingt banal, spart beim Einsetzen aber viel Rätselarbeit. Markierungen mit Filzstift gehören nicht auf die feuerberührten Flächen, weil sie beim ersten Abbrand stören können.
3. Umlenkplatten und Filter entnehmen
Bei vielen Hark-Modellen sitzen oberhalb der Feuerraumauskleidung eine oder mehrere Heizgasumlenkplatten. Sie verlängern den Weg der Abgase und verbessern die Wärmeübertragung. Je nach Ausführung müssen außerdem Feinstaubfilter oder Befestigungsteller gelöst werden.
Die Platten werden meist angehoben, aus Bolzen herausgeführt und seitlich abgesenkt. Ich ziehe sie nicht schräg mit Kraft heraus. Gerade die Kanten von Vermiculite- oder Keramikbauteilen brechen schnell, wenn sie an einem Bolzen oder am Korpus verkanten.
4. Alte Steine herausnehmen
Danach werden Rückwand-, Seiten-, Eck- und Bodensteine in der Reihenfolge entnommen, die sich aus ihrer gegenseitigen Abstützung ergibt. Oft hält die Geometrie die Teile zusammen, nicht eine Verschraubung. Deshalb sollte man zunächst prüfen, welcher Stein oben oder seitlich auf einem anderen aufliegt.
Festsitzende Teile löse ich vorsichtig mit der Hand und einem stumpfen Holz- oder Kunststoffwerkzeug. Hammer, Meißel und Schraubendreher als Hebel können den Stahlkorpus, Luftkanäle oder angrenzende Steine beschädigen.
5. Feuerraum reinigen und kontrollieren
Ist die Auskleidung entfernt, wird der Innenraum gründlich von Staub und kleinen Bruchstücken befreit. Jetzt lässt sich erkennen, ob der Ofenstahl Verformungen, tiefe Korrosion oder ungewöhnliche Hitzeverfärbungen zeigt. Bei sichtbaren Schäden am Korpus oder an der Luftführung würde ich die Arbeit unterbrechen und einen Ofenbauer hinzuziehen.

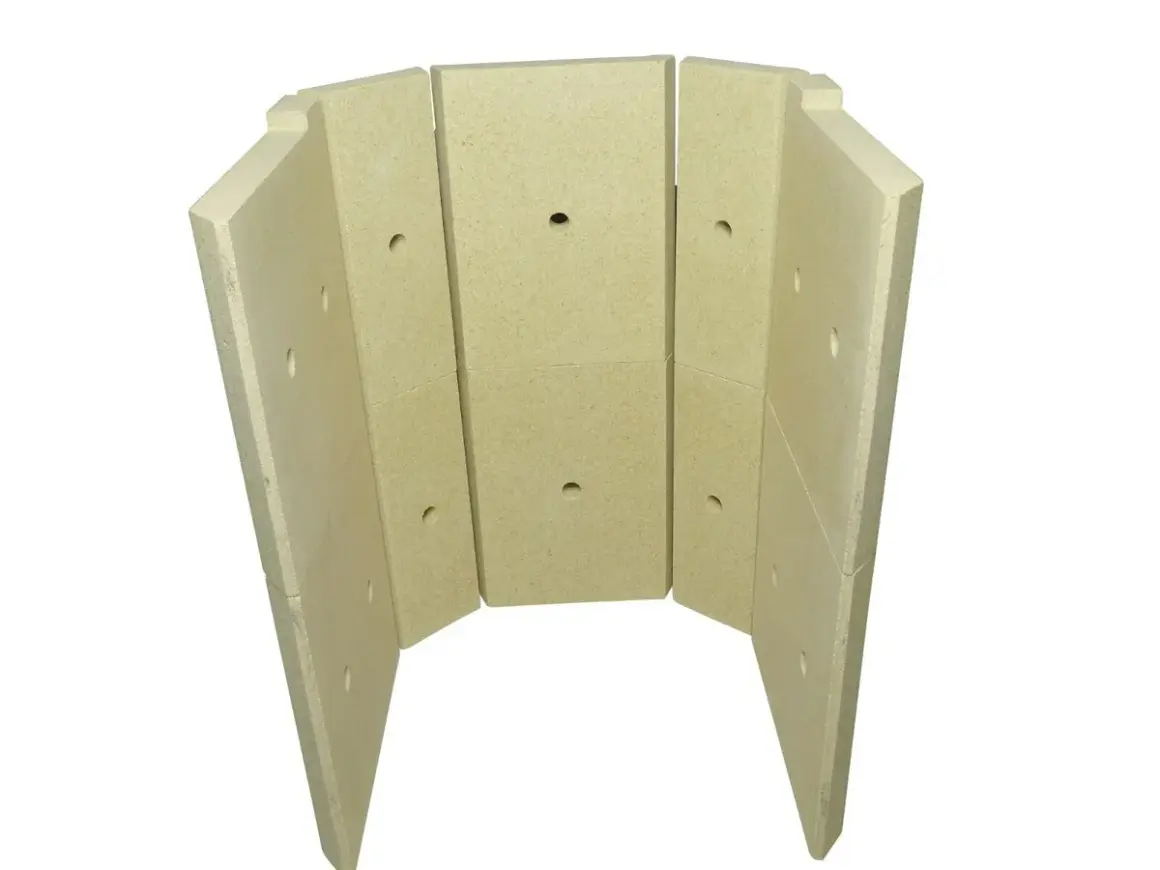

6. Neue Auskleidung einsetzen
Die neuen Teile werden in umgekehrter Reihenfolge eingesetzt. Dabei müssen die vorgesehenen Dehnfugen und kleinen Bewegungsspielräume erhalten bleiben. Feuerfeste Materialien dehnen sich beim Aufheizen aus. Werden die Steine mit Gewalt dicht verkeilt, entstehen beim ersten kräftigen Abbrand leicht neue Spannungsrisse.
Schamottmörtel oder Kleber gehört nicht automatisch zwischen die Steine. Bei vielen mehrteiligen Hark-Auskleidungen werden die Elemente trocken eingesetzt. Nur wenn die Modellanleitung ausdrücklich eine Verbindung oder Abdichtung vorsieht, sollte das entsprechende feuerfeste Produkt verwendet werden.
Lesen Sie auch: Ascheflecken entfernen - Glas, Stoffe und Ofen richtig reinigen
7. Umlenkplatten und Filter wieder einsetzen
Zum Schluss kommen Filter, Umlenkplatten und Befestigungsteller zurück an ihren Platz. Ich prüfe, ob keine Platte auf einem Stein aufliegt, Luftkanäle frei bleiben und alle Bolzen vollständig in den vorgesehenen Bohrungen sitzen. Ein falsch eingesetztes Bauteil kann den Abgasweg verengen und die Verbrennung deutlich verändern.
Schamotte, Vermiculite und Keramik richtig unterscheiden
Die Materialwahl ist nicht nur eine Frage der Optik. Schamotte speichert Wärme und ist vergleichsweise schwer. Vermiculite ist leichter, besitzt eine geringe Wärmeleitfähigkeit und sorgt dafür, dass die Temperatur im Feuerraum schnell ansteigt. Edel-Keramik wird bei bestimmten Hark-Baureihen eingesetzt und ist auf die jeweilige Konstruktion abgestimmt.
| Material | Typische Eigenschaft | Wichtiger Hinweis |
|---|---|---|
| Schamotte | Robust und wärmespeichernd | Hohe Masse, aber empfindlich gegen harte Schläge und starke Temperatursprünge |
| Vermiculite | Leicht und wärmeisolierend | Leichter zu beschädigen, deshalb besonders vorsichtig einsetzen |
| Edel-Keramik | Glatte Oberfläche und modellbezogene Form | Nicht durch beliebige Schamotteplatten ersetzen |
Ein Materialwechsel kann die Verbrennung, Temperaturverteilung und Luftführung beeinflussen. Ich würde deshalb nur das Material einsetzen, das für das konkrete Modell vorgesehen ist. Die HARK-Ersatzteilinformationen weisen ebenfalls darauf hin, dass Originalteile passend zur jeweiligen Feuerstätte verwendet werden sollen.
Typische Fehler, die neue Schäden verursachen
Viele Auskleidungen reißen nicht wegen ihres Alters, sondern weil der Ofen falsch behandelt wird. Besonders problematisch sind zu große Holzscheite, feuchtes Brennholz, Überhitzung und das Nachlegen bei weit geöffneten Luftreglern. Die Auskleidung muss dann kurzfristig deutlich mehr aushalten, als für den normalen Betrieb vorgesehen ist.
- Zu viel Brennstoff: Die zulässige Holzmenge pro Abbrand steht in der Bedienungsanleitung.
- Feuchtes Holz: Es verbrennt schlechter, erzeugt mehr Ablagerungen und verlängert die Belastung des Feuerraums.
- Steine verkeilen: Fehlender Dehnungsspielraum begünstigt Spannungsrisse.
- Risse verspachteln: Eine Reparaturmasse ersetzt keinen lose gewordenen oder fehlenden Stein.
- Falsche Reihenfolge: Umlenkplatten oder Filter können den Abgasweg teilweise blockieren.
- Sofort stark anheizen: Neue Steine sollten sich langsam an die Temperatur gewöhnen.
Nach dem Einbau mache ich zunächst zwei bis drei kleine Abbrände. Dabei bleibt die Tür geschlossen, der Ofen wird nicht sofort voll beladen und die Auskleidung kann sich kontrolliert erwärmen. Neue feine Haarrisse sind bei feuerfesten Platten nicht ungewöhnlich. Sitzt ein Teil danach jedoch locker oder verschiebt sich, muss die Ursache geprüft werden.
Wann der Austausch besser in Fachhände gehört
Das Wechseln einzelner Innensteine ist bei vielen freistehenden Hark-Öfen eine überschaubare Wartungsarbeit. Ich würde sie aber nicht selbst durchführen, wenn die Umlenkplatten schwer zugänglich sind, der Korpus beschädigt wirkt oder die Auskleidung Teil eines komplexen Kamineinsatzes ist.
Auch bei Unsicherheit über das Modell, fehlender Anleitung oder wiederkehrenden Rissen ist ein Fachbetrieb sinnvoll. Ein Ofenbauer kann zusätzlich Dichtungen, Türmechanik, Rost, Abgaswege und den Zustand des Schornsteinanschlusses kontrollieren. Das ist besonders wichtig, wenn der Ofen nach dem Austausch auffällig stark qualmt, schlecht zieht oder deutlich anders brennt.
Die Kosten für Ersatzteile lassen sich meist vorab anhand der Modellnummer ermitteln. Für die Montage kommen, abhängig von Zugänglichkeit und Aufwand, Arbeitszeit und gegebenenfalls eine Anfahrt hinzu. Eine pauschale Zahl wäre hier unseriös, weil der Aufwand zwischen einem einzelnen Bodenstein und einem vollständigen Kamineinsatz stark variiert.
Was nach dem Wechsel über die Lebensdauer entscheidet
Die neue Feuerraumauskleidung hält am längsten, wenn trockenes Holz mit passender Größe verwendet und der Ofen nach Anleitung betrieben wird. Ich kontrolliere die Steine am Ende jeder Heizsaison und achte dabei nicht nur auf Risse, sondern auch auf verschobene Kanten, fehlende Stücke und veränderte Luftspalte.
Ein einzelner beschädigter Stein bedeutet nicht automatisch, dass die gesamte Auskleidung ersetzt werden muss. Wenn mehrere Teile gleichzeitig verschlissen sind oder ein Set preislich nur wenig über den Einzelteilen liegt, kann der Komplettaustausch allerdings die sauberere und langfristig bessere Lösung sein.
Die wichtigste Regel bleibt einfach: Modell sicher identifizieren, passende Original- oder ausdrücklich freigegebene Ersatzteile verwenden, die Einbaureihenfolge dokumentieren und den ersten Abbrand ruhig angehen. So bleibt der Feuerraum geschützt und der Hark-Ofen kann wieder sicher und effizient arbeiten.
