Ein Pelletofen lässt sich nicht allein deshalb sicher anschließen, weil am vorhandenen Schornstein ein Anschluss mit 150 mm Durchmesser vorhanden ist. Entscheidend sind der Abgasstutzen des Geräts, der tatsächliche Innenquerschnitt, die Schornsteinhöhe, der Zug und die Druckklasse des gesamten Systems. Ich zeige, wann ein 150-mm-Schornstein passt, wann eine Sanierung nötig wird und worauf es bei Planung, Montage und Abnahme in Deutschland ankommt.
Die wichtigsten Fakten für den Anschluss
- 150 mm sind kein Freibrief: Der Durchmesser muss mit einer Schornsteinberechnung und den Herstellerangaben zusammenpassen.
- Pelletöfen haben häufig DN 80 oder DN 100: Der Übergang auf 150 mm erfolgt mit einem passenden, geprüften Formstück.
- Ein zu großer Querschnitt kann problematisch sein: Abgase kühlen stärker ab, der Zug verändert sich und Kondensat kann entstehen.
- Das Abgasrohr sollte kurz und möglichst senkrecht geführt werden: Lange waagerechte Strecken und viele Bögen erhöhen den Widerstand.
- Vor der ersten Inbetriebnahme ist die Abnahme Pflicht: Zuständig ist der bevollmächtigte Bezirksschornsteinfeger.
Passt ein 150-mm-Schornstein zu einem Pelletofen?
Die kurze Antwort lautet nicht automatisch. Ein runder Schornstein mit 150 mm Innendurchmesser hat eine Querschnittsfläche von rund 177 cm². Zum Vergleich: DN 100 kommt auf etwa 79 cm², DN 80 auf rund 50 cm². Ein vorhandener 150-mm-Zug kann für einen kleinen Pelletofen deshalb deutlich größer sein als nötig.
Viele Geräte besitzen einen Abgasanschluss mit 80 oder 100 mm. Das bedeutet jedoch nicht, dass der angeschlossene Schornstein denselben Durchmesser haben muss. Der Übergang auf 150 mm ist technisch möglich, wenn der Schornsteinzug berechnet wurde und die Anlage die geforderten Betriebsbedingungen erreicht.
Ich würde mich an dieser Stelle nie allein auf den Rohrdurchmesser verlassen. Maßgeblich sind die Angaben aus der Montageanleitung, darunter der erforderliche Förderdruck, die Abgastemperatur, die maximale Länge des Verbindungsstücks und die zulässige Anzahl von Bögen. Ein Schornstein mit 150 mm kann funktionieren, aber ein zu großer Querschnitt kann den Betrieb ebenso stören wie ein zu kleiner.
Warum ein zu großer Querschnitt Schwierigkeiten macht
Pelletöfen arbeiten meist mit einem Abgasgebläse und vergleichsweise niedrigen Abgastemperaturen. Ist der Schornstein zu weit, kühlen die Abgase stärker ab. Das kann zu schlechtem Anlauf, Zugschwankungen, verrußter Brennschale oder Kondensat im Schornstein führen.
Bei manchen Anlagen entsteht umgekehrt ein zu hoher Unterdruck. Dann brennt die Flamme ungewöhnlich groß und laut, der Ofen läuft nicht mehr sauber im vorgesehenen Modus und die Abgastemperatur kann steigen. Ob eine Querschnittsverengung oder ein Innenrohr sinnvoll ist, entscheidet deshalb nicht das Bauchgefühl, sondern die Berechnung für genau dieses Gerät.
Welche Daten vor dem Anschluss geprüft werden müssen
Vor der Montage brauche ich mindestens die technischen Daten des Pelletofens und genaue Angaben zum Schornstein. Besonders wichtig ist, ob die genannten 150 mm den tatsächlichen Innenmaß oder nur den Anschlussstutzen, das Wandfutter oder den Außendurchmesser eines Bauteils beschreiben.
- Nennwärmeleistung und Modellbezeichnung des Pelletofens
- Durchmesser und Druckklasse des Abgasstutzens
- Erforderlicher Förderdruck laut Montageanleitung
- Abgastemperatur und möglicher Kondensatbetrieb
- Innendurchmesser, Höhe und Verlauf des Schornsteins
- Anzahl und Art der angeschlossenen Feuerstätten
- Material, Dichtheit und Zustand des vorhandenen Schornsteins
- Abstände zu brennbaren Bauteilen und Lage der Reinigungsöffnungen
Für die Beurteilung wird häufig eine Querschnittsberechnung nach DIN EN 13384 verwendet. Sie berücksichtigt nicht nur den Durchmesser, sondern auch Höhe, Länge, Temperatur, Druckverhältnisse und Widerstände im Abgasweg. Erst daraus ergibt sich, ob der 150-mm-Schornstein für den gewählten Ofen ausreichend oder überdimensioniert ist.
Der Unterschied zwischen Rauchrohr und Schornstein
Das Rohr zwischen Ofen und Wand nennt man fachlich Verbindungsstück. Es muss zum Abgasanschluss des Geräts passen und je nach Anlage druckdicht ausgeführt sein. Der Schornstein dahinter kann einen größeren Durchmesser besitzen, darf aber nicht einfach mit irgendeinem Adapter angeschlossen werden.
Bei einem Pelletofen im Überdruckbetrieb braucht das Abgassystem passende Dichtungen und Bauteile der richtigen Druckklasse. Bei einem Unterdrucksystem gelten andere Anforderungen. Diese Unterscheidung wird beim Kauf von Standard-Ofenrohren häufig übersehen und ist einer der Gründe, warum eine scheinbar passende Verbindung später nicht abgenommen wird.
So wird der Pelletofen am 150-mm-Zug angeschlossen
Ich würde die Arbeiten in dieser Reihenfolge planen, weil sich damit teure Änderungen nach der Montage vermeiden lassen:
- Vorbesprechung mit dem Bezirksschornsteinfeger: Modell, Montageort, Schornsteinverlauf und geplante Anschlussart vorlegen.
- Schornstein prüfen lassen: Dichtheit, Querschnitt, Versottung, Reinigungsmöglichkeit und bisherige Nutzung kontrollieren.
- Abgasweg berechnen: Dabei wird geklärt, ob DN 80 oder DN 100 vom Ofen auf den 150-mm-Schacht erweitert werden darf.
- Geprüfte Bauteile auswählen: Übergang, Wandfutter, Bögen, T-Stück und Reinigungsöffnung müssen als zusammenpassendes System verwendet werden.
- Verbindungsstück montieren: Die Strecke sollte möglichst kurz bleiben und mit stetiger Steigung zum Schornstein führen.
- Zuluft und Brandschutz ausführen: Besonders in gut abgedichteten Gebäuden und bei Abluftanlagen ist die Verbrennungsluft zu prüfen.
- Abnahme durchführen lassen: Der Ofen darf erst nach positiver Prüfung und den erforderlichen Bescheiden in Betrieb gehen.
Viele Montageanleitungen verlangen für waagerechte Abschnitte eine Steigung von mindestens 3 Grad, also ungefähr 5 Prozent. Das ist kein allgemeiner Freibrief für jede Anlage, sondern muss mit den Vorgaben des jeweiligen Herstellers übereinstimmen. Waagerechte Strecken sollten so kurz wie möglich bleiben, weil jeder zusätzliche Meter und jeder 90-Grad-Bogen den Abgasweg belastet.
Lesen Sie auch: Buchen-Brennholz richtig trocknen - Dauer und Feuchte
Der Übergang von DN 80 oder DN 100 auf 150 mm
Für den Übergang gibt es spezielle Erweiterungen, zum Beispiel von 80 auf 150 mm oder von 100 auf 150 mm. Die Erweiterung muss in Abgasrichtung korrekt eingesetzt werden und darf nicht durch eine improvisierte Reduzierung, lose Dichtmasse oder ein beliebiges Lüftungsrohr ersetzt werden.
Besonders wichtig ist die Position der Dichtung. Bei einem druckdichten Pellet-Abgassystem muss sie für die geforderte Druck- und Temperaturklasse zugelassen sein. Bei einem Unterdrucksystem kann eine andere Ausführung vorgesehen sein. Ich würde deshalb immer die Systemfreigabe und die Montageanleitung zusammen prüfen, statt Einzelteile verschiedener Hersteller zu kombinieren.
Bestehender Schornstein oder neuer Edelstahlschornstein
Ein vorhandener 150-mm-Schornstein ist oft die günstigste Lösung, aber nicht immer die technisch beste. Ein alter gemauerter Zug kann groß, kalt, undicht oder für feuchte Betriebsweise ungeeignet sein. In solchen Fällen kann ein eingezogenes Edelstahlrohr mit kleinerem Durchmesser die bessere Lösung sein.
| Situation | Bewertung | Sinnvolle Lösung |
|---|---|---|
| 150-mm-Zug, kurz und gut gedämmt | Kann passen, wenn die Berechnung stimmt | Direkter Anschluss mit geprüftem Übergang |
| Alter, großer gemauerter Schornstein | Erhöhtes Risiko für Auskühlung und Kondensat | Querschnitt prüfen, eventuell Edelstahl-Innenrohr |
| Schornstein mit mehreren Feuerstätten | Nur nach ausdrücklicher Freigabe zulässig | Getrennte Abgasführung oder gemeinsame Berechnung |

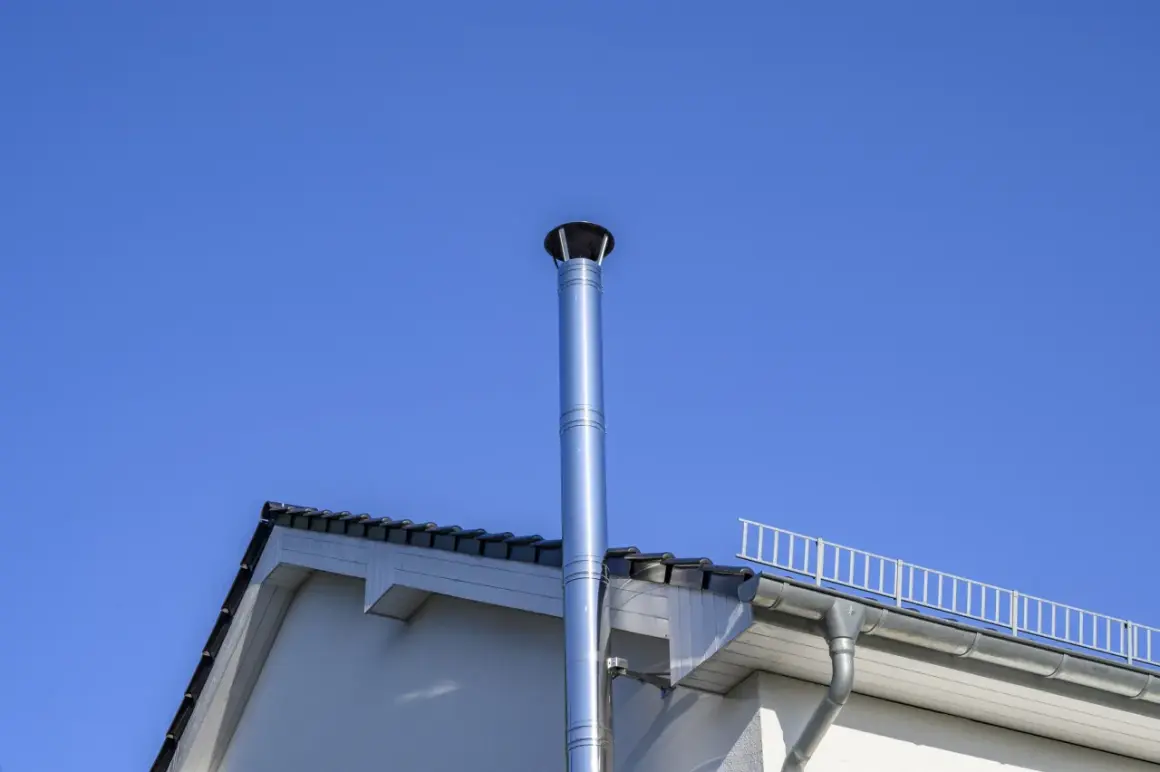

| Kein geeigneter Zug vorhanden | Direkter Anschluss nicht möglich | Doppelwandiger Außenschornstein aus Edelstahl |
Ein neues Außensystem mit rund 5 bis 7 Metern Höhe kostet inklusive Montage, Wanddurchführung und Anschluss grob 1.500 bis 4.000 Euro. Ein Innenrohr oder eine partielle Sanierung kann günstiger sein, hängt aber stark von Zugänglichkeit, Gebäudehöhe und dem vorhandenen Schacht ab. Für die reine Abnahme durch den Bezirksschornsteinfeger sind häufig etwa 100 bis 200 Euro eine brauchbare Orientierung, regional und je nach Aufwand kann der Betrag abweichen.
Die Mündung über Dach darf ebenfalls nicht vergessen werden. Fenster, Türen und Lüftungsöffnungen in der Umgebung können Mindestabstände auslösen. Die genaue Höhe und Position richtet sich nach der geltenden Feuerungsverordnung, der Dachform und den örtlichen Bedingungen.
Typische Fehler beim Anschluss an 150 mm
Der häufigste Fehler ist die Annahme, ein größerer Schornstein sei grundsätzlich sicherer. Bei Pelletöfen kann das Gegenteil eintreten, weil die Abgase stärker abkühlen und der berechnete Betriebszustand nicht mehr erreicht wird. Ein größerer Durchmesser ist daher kein Qualitätsmerkmal.
- Abgasstutzen und Schornstein verwechselt: Der Anschluss am Ofen mit 80 mm sagt nichts über den optimalen Schornsteinquerschnitt aus.
- Ungeeignete Bauteile verwendet: Normale Kaminofenrohre sind nicht automatisch für druckdichte Pelletanlagen geeignet.
- Zu viele Bögen eingebaut: Jeder Bogen erhöht den Strömungswiderstand und erschwert die Reinigung.
- Reinigungsöffnung vergessen: Der Abgasweg muss für Wartung und Prüfung zugänglich bleiben.
- Schornstein ohne Berechnung verengt: Ein Innenrohr muss zum Gerät, zur Höhe und zum Betriebsdruck passen.
- Vor der Abnahme geheizt: Die erste Inbetriebnahme sollte erst nach der Prüfung erfolgen.
Auch die Raumluft darf nicht unterschätzt werden. Ein Pelletofen braucht Verbrennungsluft, und eine starke Dunstabzugshaube oder kontrollierte Wohnraumlüftung kann die Druckverhältnisse beeinflussen. In einem sehr dichten Neubau ist eine externe Verbrennungsluftzufuhr häufig die sauberere Lösung, sofern das Gerät dafür zugelassen ist.
Nach der Inbetriebnahme gehören Reinigung und Wartung zum sicheren Betrieb. Brennschale, Wärmetauscher, Abgaswege und Schornstein müssen entsprechend dem Feuerstättenbescheid, der Bedienungsanleitung und der tatsächlichen Nutzung geprüft beziehungsweise gereinigt werden. Ein Pelletgerät produziert zwar weniger sichtbaren Rauch als ein Scheitholzofen, bleibt aber eine Feuerstätte mit Brand- und Kohlenmonoxidrisiko.
Die richtige Entscheidung für Ihren 150-mm-Schornstein
Ein Pelletofen an einem 150-mm-Schornstein kann eine gute Lösung sein, wenn Querschnitt, Druck, Temperatur, Material und Anschlussführung zusammenpassen. Der sichere Weg führt über die Herstellerdaten, eine fachliche Schornsteinprüfung und die Berechnung der gesamten Abgasanlage.
Für die Planung würde ich dem Bezirksschornsteinfeger vorab ein Foto des Anschlusses, die Schornsteinhöhe, den Innendurchmesser und die Anleitung des Wunschofens geben. Diese kleine Vorbereitung kostet wenig Zeit und verhindert, dass am Ende ein teurer Adapter, ein Innenrohr oder sogar ein neuer Schornstein nötig wird.
Die wichtigste Regel bleibt einfach: Erst planen, dann anschließen, danach abnehmen lassen. So wird aus einem vorhandenen 150-mm-Zug eine funktionierende und dauerhaft sichere Abgasanlage.
