Ein Riss in der Brennraumauskleidung wirkt zunächst harmlos, doch sobald Stücke herausbrechen oder die Metallwand sichtbar wird, sollte der Kaminofen nicht einfach weiterlaufen. Ich zeige, wann Schamottsteine tatsächlich ersetzt werden müssen, wie Sie das passende Ersatzteil finden und die neuen Platten sicher einsetzen.
Mit wenigen Handgriffen zu einer sicheren Brennraumauskleidung
- Haarrisse sind oft unkritisch, solange der Stein stabil bleibt und nichts herausbröckelt.
- Bestellen Sie Ersatzteile nach Hersteller, Modell und exakten Maßen, nicht nur nach dem Aussehen.
- Der Ofen muss vor dem Ausbau vollständig kalt sein, idealerweise mindestens über Nacht.
- Schamottplatten werden meist trocken und mit etwas Spiel eingesetzt, nicht stramm eingeklemmt.
- Nach dem Einbau erfolgt das erste Anheizen vorsichtig in mehreren kleinen Heizvorgängen.
Wann ein Riss noch akzeptabel ist und wann der Austausch nötig wird
Schamotte und Vermiculit sind Verschleißteile. Durch das wiederholte Aufheizen und Abkühlen entstehen Spannungen, außerdem können Holzscheite beim Nachlegen gegen die Innenauskleidung stoßen. Ein feiner, ruhiger Riss bedeutet deshalb nicht automatisch, dass der Ofen sofort stillgelegt werden muss.
Entscheidend ist der Zustand des gesamten Bauteils. Bleibt die Platte an ihrem Platz, ist sie nicht ausgebeult und fehlt kein größeres Stück, erfüllt sie ihre Schutzfunktion häufig weiterhin. Die Bedienungsanleitung des Ofens hat dabei immer Vorrang, denn manche Hersteller erlauben gerissene Platten, solange sie nicht bis zum Korpus ausbrechen.
Ich würde den Stein ersetzen, sobald eine der folgenden Situationen eintritt:
- Die Platte bröckelt stark oder Teile fallen in den Brennraum.
- Die Metallwand des Ofens wird durch eine Fehlstelle sichtbar.
- Ein Stein ist lose, verrutscht oder steht unter Spannung.
- Die obere Umlenk- oder Prallplatte ist gebrochen und kann ihre Position nicht mehr halten.
- Die Verbrennung verändert sich deutlich oder der Ofenkorpus wird ungewöhnlich heiß.
Ein einzelner Riss ist oft weniger problematisch als ein falsch eingesetzter Ersatzstein. Eine zu enge Platte kann sich beim Aufheizen verspannen und erneut brechen. Fehlt dagegen ein Stück, gelangt die Hitze näher an Stahl, Gusseisen und angrenzende Bauteile. In diesem Fall sollte bis zur Reparatur nicht weiter geheizt werden.
Das richtige Ersatzteil finden
Bevor Sie etwas bestellen, fotografieren Sie den Innenraum und notieren Sie Hersteller, Modellbezeichnung und Baujahr, sofern diese Angaben verfügbar sind. Das Typenschild sitzt häufig an der Rückseite, an der Unterseite oder im Bereich der Tür. Die sicherste Quelle bleibt die Ersatzteilliste des Herstellers oder die Bedienungsanleitung.

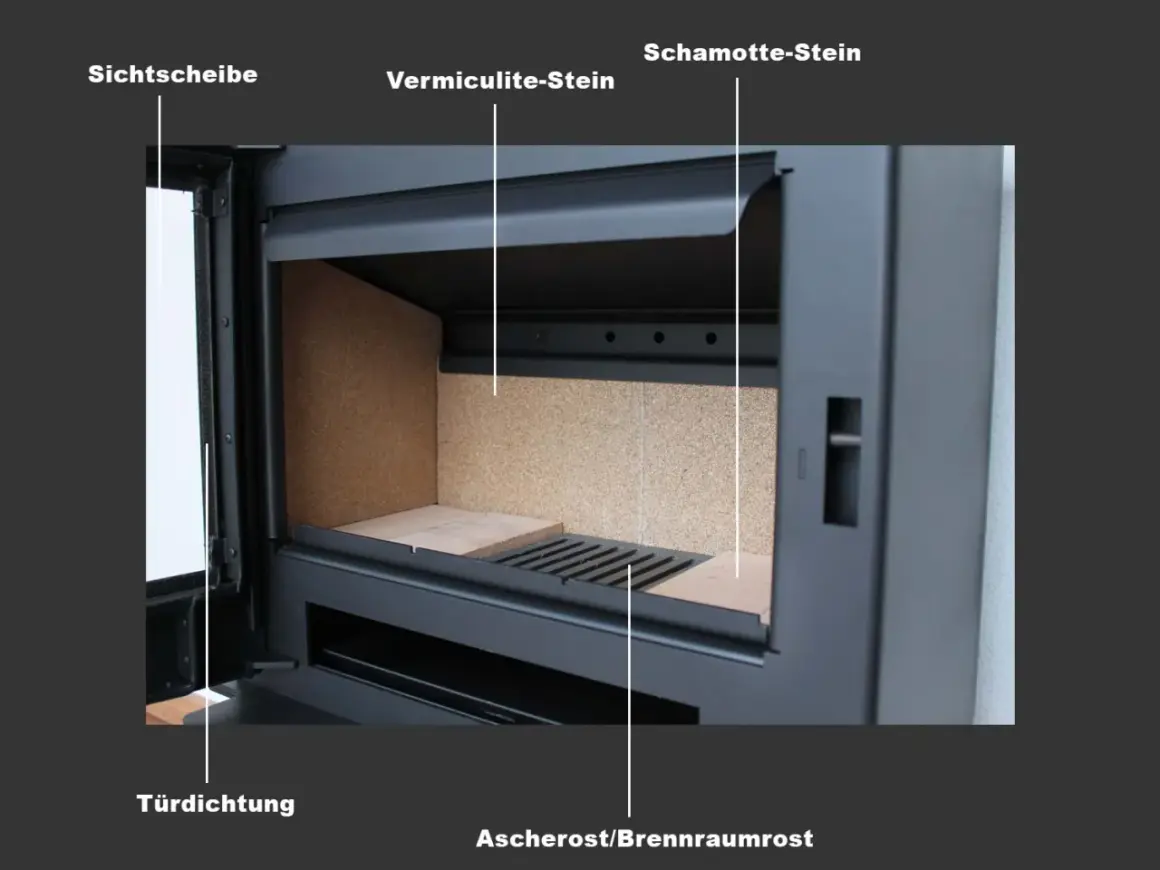

Optisch ähnliche Platten sind nicht automatisch austauschbar. In Kaminöfen kommen unter anderem Schamotte, Vermiculit und Spezialkeramik zum Einsatz. Vermiculitplatten sind meist leichter und gut zu bearbeiten, speichern aber weniger Wärme als massive Schamotte. Ich würde die Materialien nicht eigenmächtig mischen, wenn der Hersteller eine bestimmte Auskleidung vorgibt.
| Ersatzteil | Typische Eigenschaft | Worauf es ankommt |
|---|---|---|
| Originalplatte | Passgenau, oft geformt oder mit Aussparungen | Beste Wahl bei Umlenkplatten und komplizierten Brennräumen |
| Universelle Schamotteplatte | Robust und wärmespeichernd | Maße, Dicke und zulässiger Temperaturbereich müssen passen |
| Vermiculitplatte | Leicht, isolierend und einfach zu schneiden | Nur verwenden, wenn sie für das konkrete Ofenmodell geeignet ist |
| Maßanfertigung | Für alte oder nicht mehr verfügbare Modelle | Eine genaue Schablone und die Materialvorgabe des Herstellers sind nötig |
Bei geraden Standardplatten liegen die Materialkosten grob bei 10 bis 30 Euro pro Stück. Größere Platten, geformte Originalteile oder komplette Auskleidungssätze können schnell 50 bis 150 Euro und mehr kosten. Preise ändern sich je nach Modell deutlich, deshalb ist ein günstiges Universalteil nicht automatisch die wirtschaftlichere Lösung, wenn es nachgearbeitet werden muss.
Schamottsteine im Kaminofen Schritt für Schritt wechseln
Vorbereitung und Werkzeug
Der Ofen muss vollständig ausgekühlt und frei von Glut sein. Nach einem normalen Heizvorgang reicht meist eine Nacht, nach längerem Dauerbetrieb sollte ich persönlich lieber 24 Stunden warten. Entfernen Sie die Asche erst, wenn sie sicher kalt ist, und arbeiten Sie mit Handschuhen, Schutzbrille und einer Staubmaske der Klasse P2 oder besser.
Sie benötigen in der Regel einen Aschesauger mit geeignetem Filter, eine weiche Bürste, Maßband, Bleistift und eventuell einen Schraubendreher. Für das Zuschneiden einer Rohplatte kommen eine Steinsäge oder ein Winkelschleifer mit Diamantscheibe infrage. Das Schneiden sollte wegen des feinen Staubs möglichst im Freien erfolgen.
Alte Auskleidung vorsichtig ausbauen
- Entfernen Sie Rost, Asche und lose Rückstände aus dem Brennraum.
- Prüfen Sie in der Anleitung, welche Platte zuerst herausgenommen wird.
- Heben Sie eine obere Umlenkplatte meist leicht an, bevor Sie die Seitenplatten lösen.
- Nehmen Sie Seiten-, Rück- und Bodenplatten ohne Gewalt heraus.
- Bewahren Sie die einzelnen Teile in ihrer ursprünglichen Reihenfolge auf.
Bei vielen Kaminöfen sind die Platten nur eingesteckt oder werden durch die Bodenplatte und kleine Halterungen gehalten. Andere Konstruktionen besitzen Klammern oder verschraubte Leisten. Ein Hammer ist hier fast nie das richtige Werkzeug, weil dadurch die Stahlteile, Halterungen oder benachbarten Platten beschädigt werden können.
Maße übertragen und neue Platte vorbereiten
Messen Sie die alte Platte an mehreren Stellen und kontrollieren Sie auch die Dicke. Ist sie zerbrochen, legen Sie die Bruchstücke außerhalb des Ofens zusammen und verwenden Sie sie als Schablone. Übertragen Sie zusätzlich jede Aussparung, Schräge und Bohrung, denn gerade diese Details entscheiden über den korrekten Sitz.
Die neue Platte darf nicht mit Gewalt eingesetzt werden. Zwischen Feuerraumauskleidung und Metall sind je nach Konstruktion einige Millimeter Bewegungsfreiheit nötig, damit sich beide Materialien bei Hitze unterschiedlich ausdehnen können. Eine konkrete Fuge lässt sich nicht pauschal für jeden Ofen festlegen, daher ist die Herstellerangabe wichtiger als ein allgemeiner Richtwert.

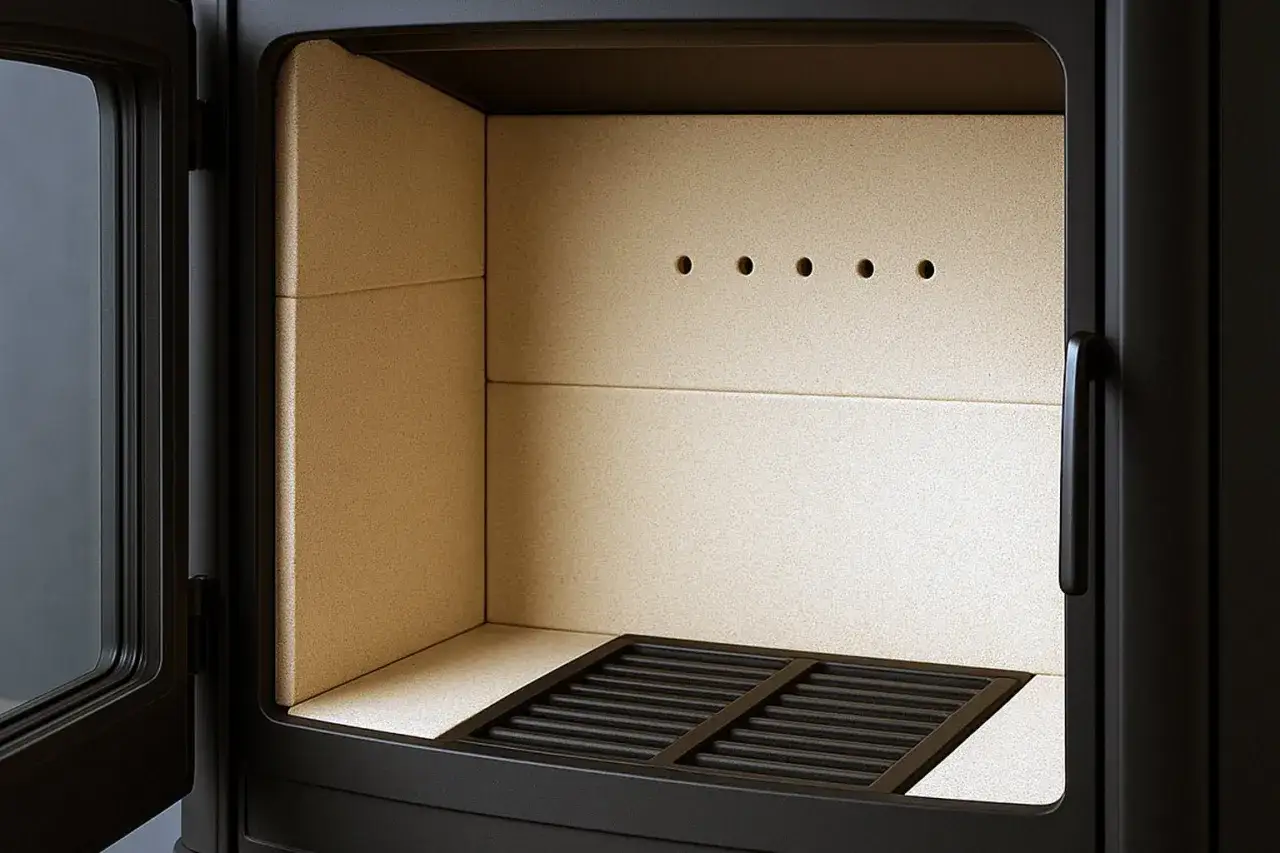

Neue Platten einsetzen
- Saugen Sie den Brennraum gründlich aus und entfernen Sie lose Reste aus den Auflageflächen.
- Setzen Sie zuerst die Teile ein, die laut Anleitung die übrige Auskleidung tragen.
- Montieren Sie Seiten- und Rückplatten ohne Verkanten.
- Setzen Sie die obere Umlenkplatte zuletzt oder entsprechend der Herstellerreihenfolge ein.
- Kontrollieren Sie, ob alle Luftspalte, Halterungen und Rauchgaswege frei geblieben sind.
In freistehenden Kaminöfen werden die Brennraumplatten normalerweise nicht vollständig vermörtelt. Feuerfesten Mörtel oder Kesselkitt verwende ich nur, wenn die Bedienungsanleitung das ausdrücklich vorsieht. Kleber an den falschen Stellen kann die notwendige Bewegung blockieren und die Platte beim nächsten Aufheizen sprengen.
Lesen Sie auch: Kaminofen warten - Asche, Verschleißteile und Ersatzteile
Erstes Anheizen nach der Reparatur
Bevor wieder Holz aufgelegt wird, prüfen Sie den Sitz aller Platten bei geöffneter Tür. Nichts darf wackeln, in den Rauchgasweg ragen oder die Türdichtung berühren. Danach starten Sie mit zwei bis drei kleinen Feuerungen und steigern die Temperatur langsam.
Beobachten Sie dabei, ob neue Geräusche, starke Gerüche oder ungewöhnliche Verfärbungen am Korpus auftreten. Ein leichter Geruch kann bei neuen Materialien vorkommen. Wird der Ofen jedoch punktuell extrem heiß, raucht er in den Raum oder verrutscht eine Platte, brechen Sie den Heizvorgang ab.
Die häufigsten Fehler beim Austausch
Der häufigste Fehler ist die Bestellung nach einem ungefähren Maß. Schon eine falsche Plattendicke kann die Umlenkplatte anheben oder den Luftstrom verändern. Ebenso problematisch ist es, eine universelle Schamotteplatte einzusetzen, obwohl der Ofen ursprünglich mit einer leichten Vermiculitauskleidung konstruiert wurde.
- Zu strammer Einbau: Die Platte hat keinen Raum für die Wärmeausdehnung und reißt erneut.
- Falsche Reihenfolge: Eine falsch eingesetzte Umlenkplatte verändert den Rauchgasweg.
- Gewalt beim Ausbau: Halterungen und empfindliche Nachbarplatten werden beschädigt.
- Normale Bauplatten: Ziegel, Beton oder Fliesen gehören nicht in den Feuerraum.
- Zu große Holzscheite: Beim Nachlegen entstehen mechanische Schläge und unnötige Belastungen.
- Sofortige Vollast: Frisch eingesetzte oder verklebte Teile werden thermisch überfordert.
Auch das Zuschneiden mit einer ungeeigneten Trennscheibe ist keine gute Abkürzung. Die Kanten sollten möglichst sauber bleiben, aber nicht poliert oder mit Gewalt passend gemacht werden. Wenn nur durch starkes Schleifen ein Sitz möglich wird, stimmt vermutlich das Ausgangsteil oder die Vorlage nicht.
Wann ein Ofenbauer die bessere Wahl ist
Den Austausch einzelner, lose eingesetzter Seitenplatten kann eine handwerklich geschickte Person meist selbst erledigen. Bei einem einfachen Satz aus geraden Platten ist die Arbeit oft in 30 bis 60 Minuten geschafft. Das gilt allerdings nur, wenn Modell, Material und Einbaureihenfolge eindeutig sind.
Ich würde einen Ofenbauer beauftragen, wenn das Typenschild fehlt, die Auskleidung tragende Funktionen übernimmt oder die obere Umlenkung kompliziert verschraubt ist. Gleiches gilt bei Kachelöfen, Heizeinsätzen und individuell gemauerten Feuerstätten. Dort kann ein Fehler nicht nur die Verbrennung verschlechtern, sondern auch die Betriebssicherheit beeinflussen.
Bei einer Maßanfertigung kommen zum Material häufig Anfahrt und Arbeitszeit hinzu. Für einen einfachen Austausch einzelner Platten sind etwa 100 bis 300 Euro Gesamtkosten als grobe Orientierung plausibel, bei geformten Teilen oder schwer zugänglichen Heizeinsätzen kann es deutlich mehr werden. Vor der Beauftragung sollte der Betrieb ein Foto des Brennraums und die Ofendaten erhalten.
Fehlen größere Teile der Auskleidung, ist der Ofen stark verzogen oder sind Rauchgaswege beschädigt, sollte zusätzlich der zuständige Schornsteinfeger einbezogen werden. Er prüft nicht den Einbau jedes Ersatzsteins, kann aber einschätzen, ob die Feuerstätte nach der Reparatur weiterhin sicher betrieben werden darf.
Mit der richtigen Pflege hält die neue Auskleidung länger
Die Lebensdauer hängt stark vom Heizverhalten ab. Verwenden Sie trockenes, naturbelassenes Holz mit einer Restfeuchte von ungefähr unter 20 Prozent und legen Sie die Scheite vorsichtig ein. Wer Holz gegen die Rückwand wirft oder den Ofen regelmäßig überlädt, verursacht Schäden oft schneller als durch normale thermische Alterung.
Kontrollieren Sie die Brennraumauskleidung bei jeder gründlichen Reinigung. Kleine Risse lassen sich dann beobachten, bevor ein Teil herausfällt. Eine kurze Notiz mit Datum und Foto hilft, die Entwicklung einzuschätzen und später das passende Ersatzteil zu bestellen.
Der eigentliche Austausch ist bei vielen Kaminöfen kein kompliziertes Projekt. Entscheidend sind ein passendes Ersatzteil, ein spannungsfreier Einbau und ein langsames erstes Anheizen. Sobald die Metallwand sichtbar ist, eine Umlenkplatte nicht mehr sicher liegt oder die Konstruktion unklar bleibt, endet der sinnvolle Bereich für Eigenarbeit und beginnt die Aufgabe des Fachbetriebs.
