Wenn die Flamme ungewöhnlich schnell zum Rauchrohr zieht, die Scheibe verrußt oder der Kaminofen kaum Wärme abgibt, kann eine falsch eingesetzte Umlenkplatte die Ursache sein. Ihre Lage bestimmt, wie lange die Rauchgase im Brennraum bleiben und wie gut die Wärme an den Ofenkörper abgegeben wird. Ich zeige, wo die Platte normalerweise sitzt, woran man ihre korrekte Position erkennt und wann eine Reparatur durch Fachleute nötig ist.
Die richtige Lage entscheidet über saubere Verbrennung und gute Wärme
- Über dem Brennraum sitzt die Umlenkplatte meist waagerecht oder leicht geneigt.
- Sie muss vollständig auf den vorgesehenen Auflagen liegen und darf nicht kippen.
- Die genaue Stellung und der Abstand zur Rückwand sind modellabhängig.
- Eine falsch positionierte Platte kann Rauch, schlechte Verbrennung und Überhitzung verursachen.
- Vor dem Prüfen gilt immer Ofen vollständig abkühlen lassen.
Warum die Umlenkplatte im Kaminofen so wichtig ist
Die Umlenkplatte, auch Zugumlenkplatte oder Rauchgasumlenkung genannt, liegt im oberen Bereich des Feuerraums. Sie zwingt die heißen Rauchgase zu einem längeren Weg, bevor sie in das Rauchrohr gelangen. Dadurch bleibt mehr Wärme im Ofen und die Verbrennung kann stabiler und sauberer ablaufen.
Fehlt die Platte oder liegt sie zu weit vorne, hinten oder schräg auf einer falschen Kante, verändert sich der gesamte Zug im Gerät. Die Folge kann ein zu schneller Abgasstrom mit geringer Wärmeabgabe sein. Liegt sie dagegen zu dicht an einer Wand oder verschließt eine vorgesehene Öffnung, bekommt der Ofen unter Umständen zu wenig Zug und raucht beim Nachlegen.
Ich halte die Umlenkplatte für ein kleines Bauteil mit erstaunlich großer Wirkung. Viele Nutzer suchen zuerst die Ursache am Schornstein oder am Brennholz, obwohl nach einer Reinigung lediglich eine Schamottplatte nicht mehr korrekt auf ihrer Auflage sitzt.

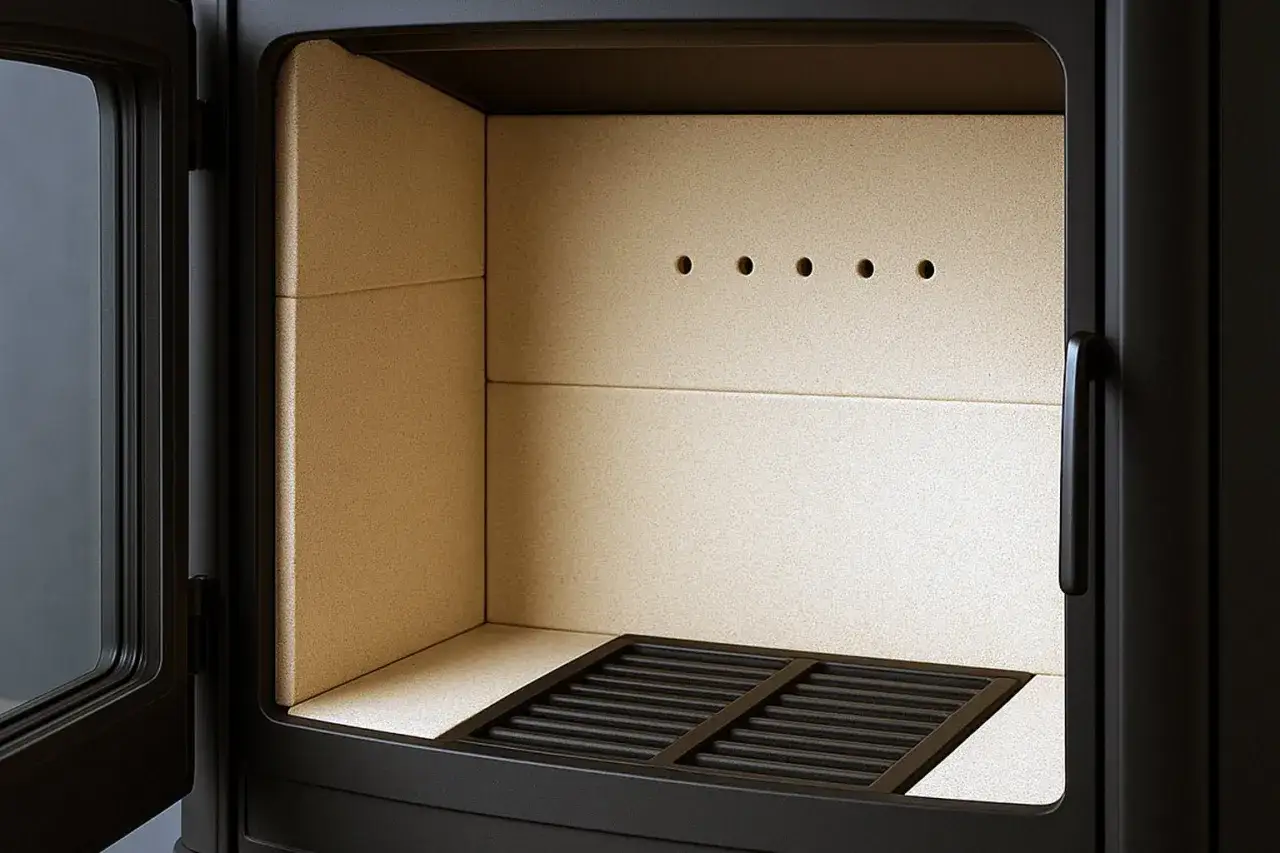

Wo die Umlenkplatte normalerweise sitzt
Bei den meisten Kaminöfen befindet sich die Platte oberhalb der Flammenzone, direkt unter dem oberen Feuerraumbereich oder unter dem Rauchrohranschluss. Je nach Konstruktion liegt sie horizontal, leicht nach hinten ansteigend oder als mehrteilige Umlenkung in mehreren Ebenen.
Eine allgemeingültige Position in Zentimetern gibt es nicht. Manche Modelle besitzen seitliche Auflagewinkel und einen hinteren Anschlag, andere führen die Platte in Nuten der Schamottsteine. Deshalb ist die Bedienungs- oder Montageanleitung des konkreten Ofens entscheidend.
| Bauform | Typische Lage | Worauf es ankommt |
|---|---|---|
| Einteilige Schamottplatte | Waagerecht oder leicht geneigt über dem Feuerraum | Beide Seiten müssen sicher auf den Auflagen liegen |
| Mehrteilige Umlenkung | Mehrere Platten mit versetzten Rauchgaswegen | Reihenfolge und Ausrichtung dürfen nicht vertauscht werden |
| Metallplatte | Oberhalb der Feuerraumauskleidung | Vorgesehene Öffnungen und Abstand zur Rückwand freihalten |
| Wasserführender Kaminofen | Im oberen Brennraum unter dem Wärmetauscher | Herstellerangaben besonders genau beachten |
Die Platte darf in der Regel nicht einfach mittig „nach Gefühl“ abgelegt werden. Entscheidend ist, dass sie bis zum vorgesehenen Anschlag eingeschoben ist, ohne den Rauchgasweg vollständig zu blockieren. Ein kleiner konstruktiver Spalt ist häufig gewollt und darf nicht mit feuerfestem Material verschlossen werden.
So prüfe ich die Position Schritt für Schritt
Die Kontrolle beginnt immer bei kaltem Ofen. Ich entferne lose Asche und Holzreste, nehme bei Bedarf den Rost heraus und leuchte den oberen Brennraumbereich mit einer Lampe aus. Gewalt ist dabei fehl am Platz, denn Schamott ist hitzebeständig, aber spröde.
- Bedienungsanleitung vergleichen und prüfen, ob das Modell eine einteilige oder mehrteilige Umlenkung besitzt.
- Die Platte vorsichtig anheben und kontrollieren, ob sie auf den seitlichen und hinteren Auflagen liegt.
- Auf die richtige Vorder- und Rückseite achten, besonders bei Platten mit Aussparungen, Griffen oder abgeschrägten Kanten.
- Die Platte bis zum vorgesehenen Anschlag schieben, ohne sie gegen Schamottsteine zu pressen.
- Prüfen, ob der Rauchgasweg und die konstruktiven Öffnungen frei bleiben.
- Nach dem Einsetzen vorsichtig an der Platte rütteln. Sie darf nicht kippeln oder aus der Auflage rutschen.
Bei zweiteiligen Platten ist die Reihenfolge besonders wichtig. Eine obere Platte kann auf einer unteren aufliegen oder einen bestimmten Abstand zur Rückwand benötigen. Fehlt nach dem Einsetzen eine sichtbare Öffnung, passt die Anordnung wahrscheinlich nicht, auch wenn die Platte zunächst stabil wirkt.
Nach der Kontrolle sollte der Ofen zunächst mit einer kleinen Holzmenge betrieben werden. Beobachten Sie, ob der Rauch sauber abzieht, die Flamme ruhig brennt und die Scheibe nicht innerhalb weniger Minuten stark verrußt. Das ersetzt keine Messung, liefert aber einen ersten praktischen Hinweis auf eine korrekte Montage.
Typische Fehler und ihre sichtbaren Folgen
Die häufigsten Probleme entstehen nach dem Reinigen des Rauchgaswegs oder nach dem Austausch beschädigter Schamottteile. Oft wird die Umlenkplatte zu weit nach vorne gelegt, weil sie sich dort leichter einsetzen lässt. Bei anderen Modellen muss sie dagegen bewusst nach hinten geschoben werden, bis eine Lasche oder ein Anschlag einrastet.
| Beobachtung | Mögliche Ursache | Sinnvolle Prüfung |
|---|---|---|
| Rauch tritt beim Öffnen der Tür aus | Platte blockiert den Rauchgasweg oder sitzt falsch | Lage, Öffnungen und hinteren Abstand kontrollieren |
| Flammen ziehen direkt zum Rauchrohr | Platte fehlt, liegt zu niedrig oder ist beschädigt | Vollständigkeit und Auflageflächen prüfen |
| Scheibe verrußt schnell | Falsche Umlenkung, feuchtes Holz oder zu wenig Verbrennungsluft | Mehrere Ursachen gemeinsam prüfen |
| Ofen wird ungewöhnlich heiß | Zu starker Zug oder unvollständige Rauchgasführung | Brennstoffmenge, Luftregler und Platte kontrollieren |
| Knackende Geräusche | Spannungen, verrutschte Platte oder gerissener Schamott | Ofen abkühlen lassen und Bauteile auf Risse prüfen |
Eine verrußte Scheibe beweist nicht automatisch, dass die Umlenkplatte falsch liegt. Auch feuchtes Holz, gedrosselte Luftzufuhr oder ein schwacher Schornsteinzug kommen infrage. Ich würde deshalb nie nur ein Bauteil beurteilen, sondern zuerst Brennstoff, Bedienung und sichtbare Rauchgaswege gemeinsam betrachten.
Wann Reinigung, Austausch oder Fachprüfung nötig ist
Feine Haarrisse in einer Schamottplatte sind nicht immer sofort kritisch. Sobald jedoch ein Teil durchgebrochen ist, sich verformt hat oder nicht mehr sicher auf den Auflagen liegt, sollte der Ofen nicht normal weiterbetrieben werden. Eine beschädigte Umlenkung kann den Feuerraum und angrenzende Metallteile einer unzulässigen Hitzebelastung aussetzen.
Für den Ersatz braucht man die exakte Modell- und Typenbezeichnung. Maße allein reichen oft nicht aus, weil Aussparungen, Materialstärke und Kantenform den Rauchgasweg beeinflussen. Universelle Schamottplatten sind nur dann sinnvoll, wenn der Hersteller sie ausdrücklich für das Gerät freigibt.
Bei hartnäckigem Rauchaustritt, ungewöhnlich starkem Zug oder wiederkehrenden Problemen sollte ein Ofenbauer oder der zuständige Schornsteinfeger die Anlage prüfen. Besonders nach einem Bauteiltausch, einer Änderung am Rauchrohr oder einer längeren Stilllegung ist eine fachkundige Kontrolle die sicherere Entscheidung.
Die Reinigung selbst erfolgt grundsätzlich im kalten Zustand und ohne aggressive Werkzeuge. Lose Ablagerungen lassen sich meist mit einer weichen Bürste oder einem geeigneten Aschesauger entfernen. Beschädigte Platten sollte man nicht mit Mörtel, Kleber oder improvisierten Metallstücken reparieren, wenn dies in der Anleitung nicht vorgesehen ist.
Was bei der Kontrolle oft übersehen wird
Die korrekte Position der Umlenkplatte ist nur ein Teil der Rauchgasführung. Ebenso wichtig sind ein freier Rauchrohranschluss, ein passender Schornsteinzug und ausreichend trockenes Brennholz. Der Ofen kann trotz richtig eingesetzter Platte schlecht brennen, wenn eine Drosselklappe falsch steht oder der Schornstein nicht genügend Unterdruck erzeugt.
- Nur Holz mit einer Restfeuchte von möglichst unter 20 Prozent verwenden.
- Die vom Hersteller angegebene maximale Holzmenge einhalten.
- Die Luftregler nicht dauerhaft so weit schließen, dass die Flammen nur noch dunkel und träge brennen.
- Nach jeder Demontage prüfen, ob alle Platten in der richtigen Reihenfolge sitzen.
- Bei Unsicherheit ein Foto des Brennraums mit der Modellanleitung vergleichen oder fachlichen Rat einholen.
Mein wichtigster Praxisrat lautet daher, die Platte nicht nach einer allgemeinen Internetabbildung einzubauen. Die Anleitung des eigenen Kaminofens hat Vorrang, weil selbst äußerlich ähnliche Geräte unterschiedliche Rauchgasführungen besitzen. Sitzt die Umlenkung stabil, bleiben die vorgesehenen Wege frei und arbeitet der Ofen mit trockenem Holz, sind die entscheidenden Voraussetzungen erfüllt.
Die kleine Platte verdient eine genaue Kontrolle
Bei der Suche nach der richtigen Position der Umlenkplatte im Kaminofen geht es nicht um eine beliebige mittige Ablage. Sie muss genau auf den vorgesehenen Auflagen liegen, richtig ausgerichtet sein und den konstruierten Rauchgasweg freilassen.
Wenn sich die Position nicht eindeutig bestimmen lässt, ein Bauteil fehlt oder Rauch in den Raum austritt, sollte der Ofen bis zur Klärung nicht weiter betrieben werden. Eine kurze Prüfung durch Fachleute kostet meist weniger als die Folgen einer dauerhaft falschen Verbrennung oder einer überhitzten Feuerstätte.
