Ein gerissener Schamottstein bedeutet nicht automatisch, dass der gesamte HARK-Kaminofen ausgedient hat. Entscheidend ist, wie tief der Schaden reicht, welches Modell vor Ihnen steht und ob die Feuerraumauskleidung noch sicher sitzt. Ich zeige, woran Sie den richtigen Ersatz erkennen, wann ein Austausch nötig wird, welche Materialien infrage kommen und mit welchen Kosten Sie in Deutschland rechnen sollten.
Die richtige Schamotte schützt Feuerraum und Heizleistung
- Modellnummer prüfen: Ersatzteile müssen exakt zu Bauform und Feuerraum Ihres HARK-Ofens passen.
- Kleine Haarrisse beobachten: Nicht jeder feine Riss erfordert sofort einen Austausch.
- Große Schäden beheben: Brüche, lose Platten und fehlende Stücke sind ein klares Warnsignal.
- Material nicht beliebig wechseln: Schamotte, Vermiculit und Edelkeramik haben unterschiedliche Eigenschaften.
- Kosten einplanen: Je nach Modell liegen komplette Auskleidungen ungefähr zwischen 100 und 400 Euro.
Woran erkenne ich einen wirklich nötigen Austausch

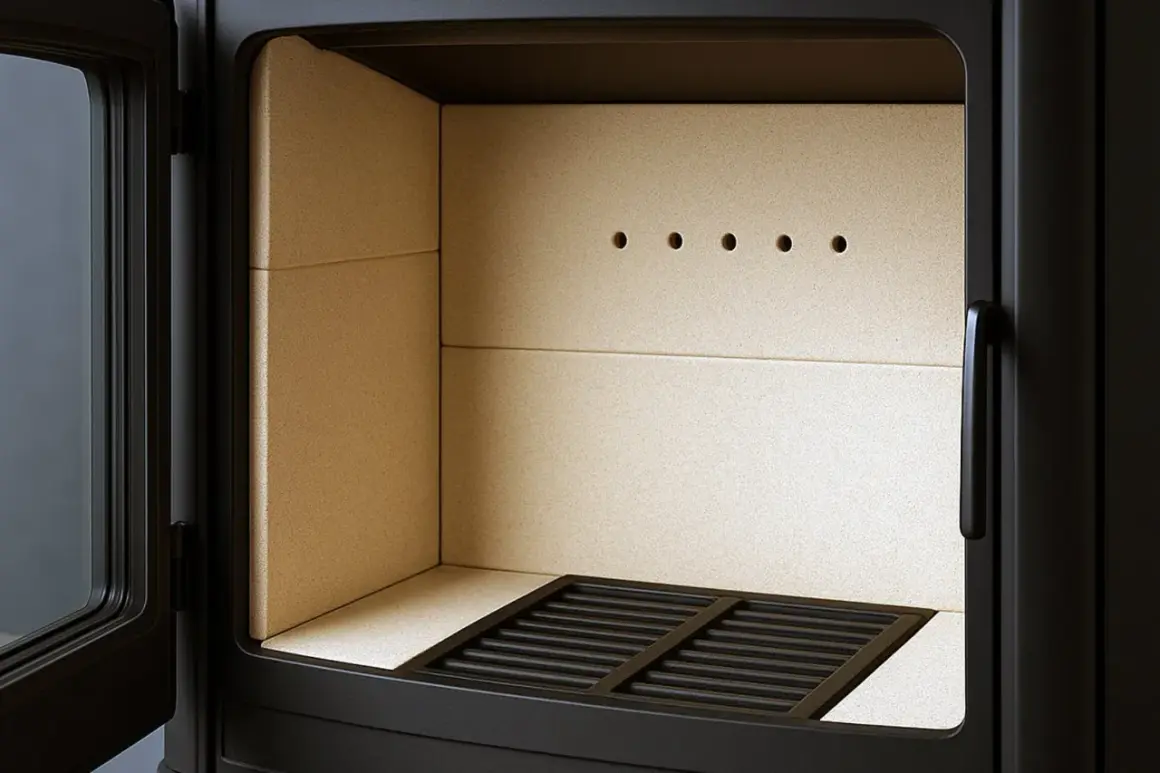

Die Schamottesteine bilden die Innenauskleidung des Brennraums. Sie schützen den Stahlkorpus vor der direkten Flamme, reflektieren Wärme in den Feuerraum und unterstützen eine ausreichend hohe Verbrennungstemperatur. Fehlt ein Teil der Auskleidung, trifft die Hitze ungebremst auf das Ofengehäuse. Das kann auf Dauer Verformungen, Überhitzung oder Schäden an angrenzenden Bauteilen verursachen.
Ein dünner Riss, der die Platte nicht vollständig durchzieht, ist zunächst oft nur ein optischer Mangel. Schamotte dehnt sich beim Aufheizen aus und zieht sich beim Abkühlen wieder zusammen. Solche Spannungen können mit der Zeit feine Risse verursachen. Ich würde den Ofen deshalb nicht wegen jeder kleinen Linie sofort stilllegen, die Stelle aber bei der nächsten Reinigung genau kontrollieren.
Diese Schäden sprechen für eine neue Platte
- Der Riss geht über die gesamte Stärke oder Länge des Steins.
- Ein Stück ist herausgebrochen oder die Platte bröselt an den Kanten stark ab.
- Die Rückwand, Seitenwand oder Bodenplatte sitzt locker und lässt sich bewegen.
- Die obere Heizgasumlenkplatte hängt durch, ist gebrochen oder droht herunterzufallen.
- Der Stahlkorpus hinter der Auskleidung ist sichtbar oder weist Verfärbungen auf.
Besonders ernst nehme ich Schäden an der oberen Umlenkplatte. Sie beeinflusst den Weg der Heizgase und darf nicht lose im Feuerraum liegen. Bei einem größeren Bruch, sichtbarem Stahl oder Rauchgasaustritt sollte der Ofen bis zur Prüfung durch einen Ofenbauer nicht weiter betrieben werden.
So finden Sie das passende HARK-Ersatzteil
Die häufigste Fehlerquelle ist nicht die Montage, sondern die Bestellung des falschen Sets. Äußerlich ähnliche HARK-Modelle können im Feuerraum unterschiedliche Platten, Halterungen und Aussparungen verwenden. Die Bezeichnung „passend für HARK“ reicht daher allein nicht aus.
Suchen Sie zuerst das Typenschild. Es befindet sich je nach Bauart an der Rückseite, an der Unterseite oder im Bereich des Aschekastens. Notieren Sie Modellbezeichnung, gegebenenfalls Ausführung wie GT, ECOplus oder WW sowie die Serien- oder Artikelnummer. Die Bedienungsanleitung und die Ersatzteilzeichnung helfen zusätzlich, die Position jedes Steins zu bestimmen.
Vor der Bestellung messen und fotografieren
- Fotografieren Sie den gesamten Feuerraum und jede beschädigte Platte.
- Messen Sie Länge, Breite und Stärke des ausgebauten oder noch zugänglichen Steins.
- Notieren Sie die Position, zum Beispiel Rückwand links, Boden vorne oder Umlenkplatte oben.
- Prüfen Sie Aussparungen für Rost, Luftführung, Haltebleche und Türrahmen.
- Vergleichen Sie Material und Anzahl der Teile mit der Ersatzteilzeichnung.
Bei HARK gibt es für viele aktuelle und ältere Geräte einen Ersatzteilfinder, in dem sich die Suche nach Modell und Bauteil eingrenzen lässt. Auch wenn der Ofen bereits viele Jahre alt ist, lohnt sich diese Prüfung. Ein komplettes Set ist nicht immer notwendig, wenn nur eine einzelne Seiten- oder Bodenplatte beschädigt wurde.
Bei nicht originalen Teilen sollten Sie besonders genau hinsehen. Manche Händler fertigen Schamotte oder Vermiculit nach Maß, was eine gute Lösung sein kann. Entscheidend bleiben jedoch exakte Maße, ausreichende Temperaturbeständigkeit und eine passende Luftführung. Eine Platte, die nur ungefähr passt, ist kein sicherer Ersatz.
Schamotte, Vermiculit oder Edelkeramik
HARK-Feuerraumauskleidungen bestehen je nach Modell aus Schamotte, Vermiculit oder spezieller Edelkeramik. Diese Materialien sind nicht einfach gegeneinander austauschbar. Ihre Wärmeleitung, ihr Gewicht und ihre Wirkung auf die Verbrennung unterscheiden sich spürbar.
| Material | Typische Eigenschaft | Was das für Sie bedeutet |
|---|---|---|
| Schamotte | Speichert Wärme und ist sehr feuerfest | Schwerer, robust und besonders bei klassischen Feuerraumauskleidungen verbreitet |
| Vermiculit | Geringe Wärmeleitung und geringes Gewicht | Einfacher zu handhaben, erhöht die Temperatur im Brennraum und kann die Verbrennung unterstützen |
| Edelkeramik | Glatte, helle und hoch belastbare Oberfläche | Wird häufig bei bestimmten ECOplus-Modellen eingesetzt und sollte nicht beliebig ersetzt werden |
Schamotte kann Temperaturen von ungefähr 1500 Grad Celsius formstabil überstehen, wobei die konkrete Belastbarkeit vom Produkt und vom Einbau abhängt. Vermiculit ist meist deutlich leichter und isoliert stärker. Das kann den Abbrand fördern, bedeutet aber nicht, dass eine beliebige Vermiculitplatte in jeden HARK-Ofen passt.
Ich rate davon ab, aus Kostengründen eigenmächtig das Material zu wechseln. Wenn der Hersteller für ein Modell Schamotte vorgesehen hat, sollte auch wieder eine dafür zugelassene Auskleidung eingesetzt werden. Das gilt besonders für Umlenkplatten und Bauteile mit Luftführung, bei denen Form und Material unmittelbar in die Verbrennung eingreifen.
Schamottesteine selbst wechseln
Bei vielen freistehenden Kaminöfen ist der Austausch mit etwas handwerklichem Geschick möglich. Die Platten werden meist gesteckt oder von Halteblechen gehalten. Trotzdem sollte die konkrete Reihenfolge immer aus der Bedienungs- oder Montageanleitung des eigenen Modells stammen.
Lesen Sie auch: Kamin reinigen und sicher weiterheizen - was wirklich zählt
Der sichere Ablauf
- Ofen vollständig abkühlen lassen. Arbeiten Sie niemals an einem warmen Brennraum. Entfernen Sie die Asche erst, wenn keine Glut mehr vorhanden ist.
- Arbeitsplatz vorbereiten. Tragen Sie Handschuhe und eine Schutzbrille. Bei feinem Staub ist eine geeignete Atemschutzmaske sinnvoll.
- Innenraum reinigen. Entfernen Sie lose Asche und kleine Bruchstücke vorsichtig, ohne die noch intakten Platten zu verkanten.
- Reihenfolge dokumentieren. Ein Foto vor dem Ausbau verhindert, dass Bodenplatten, Seitensteine und Umlenkplatte später vertauscht werden.
- Platten ohne Gewalt entnehmen. Häufig muss zuerst die obere Umlenkplatte herausgenommen werden. Schrauben und Haltebleche dürfen nicht unter Spannung gelöst werden.
- Neue Teile einsetzen. Die Steine müssen stabil liegen, dürfen aber nicht mit Gewalt eingeklemmt werden. Das notwendige Ausdehnungsspiel richtet sich nach der Anleitung.
- Feuerraum kontrollieren. Prüfen Sie, ob Rost, Luftschlitze, Tür und Aschekasten frei beweglich bleiben.
- Vorsichtig anheizen. Neue Bauteile sollten zunächst mit einem kleinen Feuer belastet werden. Vorgaben des Herstellers zum Einbrennen und Trocknen haben Vorrang.
Schamottesteine werden in vielen Kaminöfen trocken eingesetzt. Schamottemörtel oder Kleber ist daher nicht automatisch die richtige Lösung. Kleben Sie keinen Riss einfach zu, wenn die Platte unter Spannung steht oder durch die Reparatur ihre Beweglichkeit verliert. Ein falsch fixierter Stein kann beim nächsten Aufheizen brechen.
Für einen einfachen, gut zugänglichen Boden- oder Seitenstein halte ich den Selbstaustausch für realistisch. Schwieriger wird es bei verschraubten Halterungen, sehr schweren Speichersteinen, wasserführenden Geräten oder einer beschädigten Umlenkplatte. In diesen Fällen ist ein Ofenbauer die vernünftigere Wahl.
Welche Kosten sind realistisch
Der Preis hängt vor allem von Modell, Material, Teilezahl und Versandart ab. Einzelne Platten sind deutlich günstiger als eine komplette Feuerraumauskleidung. Bei älteren oder seltenen Geräten kann das passende Originalset allerdings überraschend teuer werden.
| Lösung | Orientierender Preis | Einordnung |
|---|---|---|
| Einzelne Schamotte- oder Vermiculitplatte | etwa 20 bis 70 Euro | Sinnvoll, wenn nur ein klar abgrenzbares Teil beschädigt ist |
| Mehrteiliges Zubehörset eines Drittanbieters | etwa 100 bis 220 Euro | Nur nach exaktem Modell- und Maßvergleich bestellen |
| Originale HARK-Auskleidung aus Vermiculit | beispielsweise rund 175 Euro für ein 11-teiliges Set | Modellabhängiger Preis, nicht auf andere Geräte übertragbar |
| Originale HARK-Auskleidung aus Schamotte | beispielsweise rund 388 Euro für ein 10-teiliges Set | Bei bestimmten RAD- und Sondermodellen möglich |
Diese Beträge sind Richtwerte aus dem aktuellen deutschen Onlinehandel und keine allgemeine Preisliste. Versandkosten, Inselzuschläge und kurzfristige Preisänderungen können den Endbetrag verändern. Ein vermeintliches Schnäppchen verliert seinen Vorteil schnell, wenn die Platte nachgearbeitet werden muss oder die Luftführung nicht stimmt.
Für einen einfachen Austausch benötigen Sie meist kein Spezialwerkzeug. Beauftragen Sie dagegen einen Fachbetrieb, kommen Arbeitszeit und gegebenenfalls eine Anfahrt hinzu. Bei einem alten Ofen lohnt sich deshalb ein kurzer Kostenvergleich zwischen Einzelteil, Komplettset und fachgerechter Montage.
Wartung verlängert die Lebensdauer der Auskleidung
Viele Schäden entstehen nicht allein durch das Alter. Häufig werden Holzscheite gegen die Rückwand geworfen, der Ofen wird dauerhaft überladen oder feuchtes Holz erzeugt starke Ablagerungen und ungünstige Verbrennungsbedingungen. Ich sehe in der Praxis besonders oft Schäden, die beim Nachlegen durch einen unachtsamen Stoß entstanden sind.
- Verwenden Sie trockenes, naturbelassenes Holz mit einer Holzfeuchte von möglichst unter 20 Prozent.
- Legen Sie Scheite vorsichtig ein und schieben Sie sie nicht mit einem Metallwerkzeug gegen die Platten.
- Betreiben Sie den Ofen nur mit der in der Anleitung genannten Brennstoffmenge.
- Kontrollieren Sie Schamotte, Umlenkplatte und Rost mindestens vor jeder Heizsaison.
- Prüfen Sie zusätzlich Türdichtung, Sichtscheibe, Aschekasten und Rauchrohranschlüsse.
- Entfernen Sie Asche regelmäßig, lassen Sie aber keine Glut in den noch warmen Abfall gelangen.
Eine intakte Türdichtung ist dabei wichtiger, als viele Besitzer vermuten. Zieht die Tür Nebenluft, verändert sich die Verbrennung und der Ofen kann deutlich heißer oder ungleichmäßig arbeiten. Bei der Schamotteprüfung schaue ich deshalb immer auch auf Dichtung, Rost und Umlenkplatte, statt nur den auffälligen Riss zu betrachten.
Die passende Entscheidung für Ihren HARK-Ofen
Bevor Sie Ersatzteile bestellen, sollten Sie drei Dinge sicher klären: das exakte Modell, das richtige Material und den tatsächlichen Schadensumfang. Ein kleiner stabiler Haarriss lässt sich häufig weiter beobachten, während eine lose, gebrochene oder fehlende Platte zeitnah ersetzt werden sollte.
Für einzelne, leicht zugängliche Steine ist der Austausch oft eine überschaubare Wartungsarbeit. Bei einer kompletten Auskleidung, einer beschädigten Heizgasumlenkung oder Unsicherheit bei der Modellzuordnung spart fachkundige Hilfe meist Ärger und Folgekosten. So bleibt der Feuerraum geschützt und der HARK-Kaminofen kann weiterhin so arbeiten, wie es seine Konstruktion vorsieht.
