Ein gerissener oder nicht mehr erhältlicher Schamottstein muss nicht automatisch den ganzen Kaminofen außer Betrieb setzen. Ich zeige, wann kleine Risse noch unkritisch sind, wie sich Schamottplatten sauber auf Maß bringen lassen, welche Werkzeuge wirklich geeignet sind und worauf es beim Einbau von Ersatzteilen ankommt.
Die wichtigsten Entscheidungen vor dem Zuschnitt
- Risse bewerten: Kleine Haarrisse sind oft normal, lose oder herausgebrochene Stücke müssen ersetzt werden.
- Passendes Material wählen: Schamotte und Vermiculit sind nicht ohne Weiteres austauschbar.
- Diamantwerkzeug verwenden: Eine geeignete Diamanttrennscheibe verhindert unnötiges Ausbrechen.
- Staub reduzieren: Nassschnitt oder geprüfte Absaugung sind dem trockenen Trennen ohne Schutz deutlich überlegen.
- Einbau nicht verspannen: Feuerraumauskleidungen brauchen ein kleines, herstellerabhängiges Ausdehnungsspiel.
Erst prüfen, ob ein Austausch wirklich nötig ist
Schamottsteine schützen den Stahlkörper des Ofens vor direkter Flammenhitze und speichern einen Teil der Wärme. Beim Aufheizen und Abkühlen entstehen Spannungen, deshalb sind feine Risse oder sichtbare Haarrisse nicht automatisch ein Sicherheitsproblem.
Anders sieht es aus, wenn sich größere Stücke lösen, der Stein wackelt oder die dahinterliegende Außenwand des Feuerraums sichtbar wird. Dann kann die Hitze den Ofenkorpus stärker belasten. In diesem Fall würde ich nicht lange improvisieren, sondern das Teil ausmessen und zeitnah ersetzen.
Reparieren oder neu zuschneiden
Ein kleiner Ausbruch an einer nicht tragenden Stelle lässt sich mit einem geeigneten feuerfesten Schamottemörtel ausbessern. Das funktioniert vor allem dann, wenn der Stein noch fest sitzt und seine Schutzwirkung weitgehend erhalten ist.
Bei einem durchgebrochenen Seitenstein, einer beschädigten Umlenkplatte oder mehreren losen Fragmenten ist eine neue Platte die bessere Lösung. Klebemörtel kann einen stark geschädigten Stein nicht dauerhaft in seine ursprüngliche Festigkeit zurückversetzen.
Das richtige Material entscheidet über die Haltbarkeit

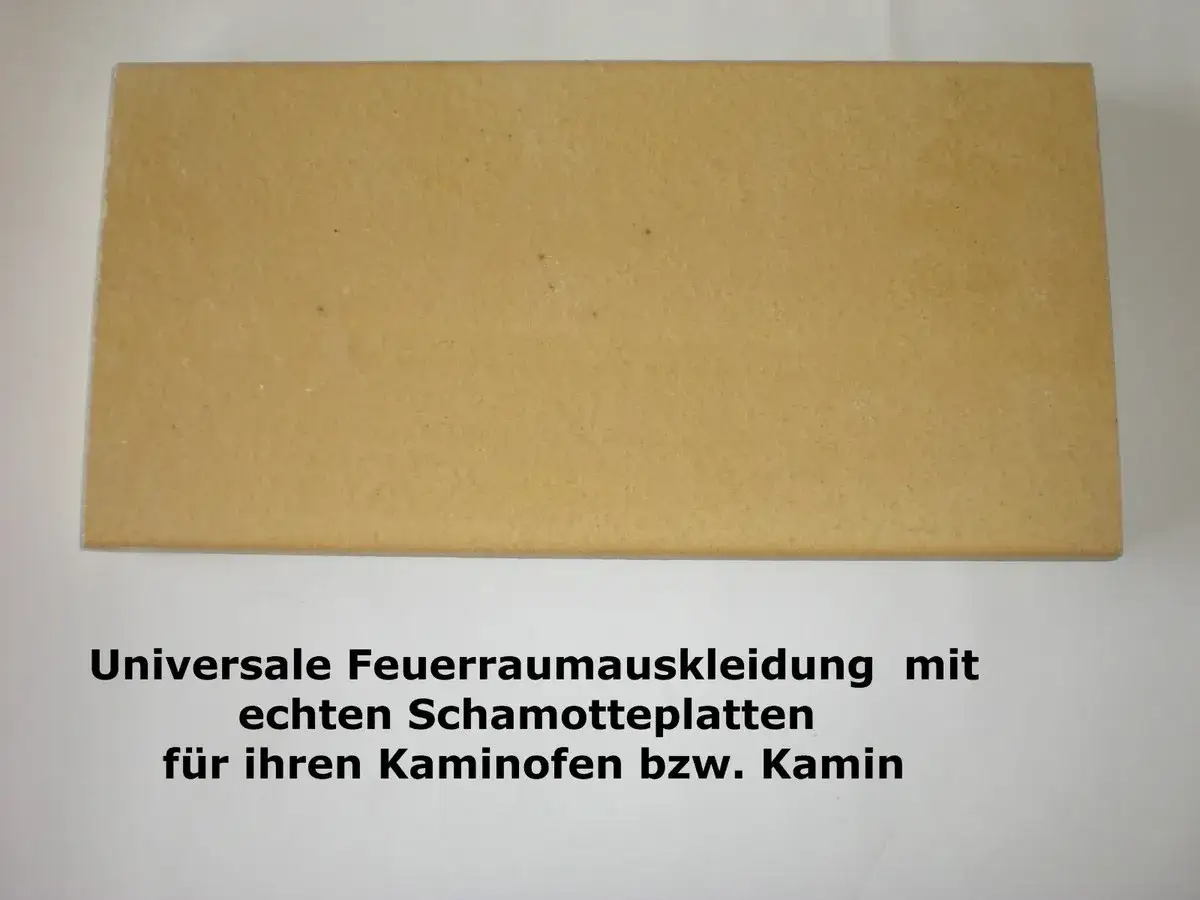

Für den Zuschnitt wird meist eine Schamotteplatte verwendet. Sie ist relativ dicht, hitzebeständig und mechanisch robuster als leichte Isolierplatten. Im Handel finden sich beispielsweise Platten mit 20 bis 40 Millimetern Stärke, die für Kaminöfen, Pizzaöfen oder andere Feuerstellen angeboten werden.
Viele moderne Öfen besitzen allerdings eine Auskleidung aus Vermiculit. Dieses Material ist deutlich leichter und lässt sich oft einfacher bearbeiten, hat aber andere thermische und mechanische Eigenschaften. Eine Vermiculitplatte sollte ich deshalb nicht einfach gegen einen Schamottstein austauschen, nur weil beide dieselben Außenmaße haben.
| Material | Typische Stärke | Besonderheit | Geeignet für |
|---|---|---|---|
| Schamotte | 20 bis 40 mm | Robust und wärmespeichernd | Feuerraumboden, Seiten- und Rückwände |
| Vermiculit | 25 bis 40 mm | Leicht und stark isolierend | Ofenanlagen mit entsprechender Originalauskleidung |
| Formteil des Herstellers | Modellabhängig | Exakte Geometrie und Luftführung | Umlenkplatten, Spezialsteine und komplexe Brennräume |
Ich rate dazu, den alten Stein zunächst als Schablone zu verwenden und nicht nur Länge und Breite zu messen. Bohrungen, Aussparungen, Fasen und die genaue Dicke können für die Luftführung entscheidend sein. Bei einer Umlenkplatte ist ein Originalersatzteil meistens sinnvoller als eine selbst zugeschnittene Rechteckplatte.
Mit welchem Werkzeug sich Schamotte sauber schneiden lässt
Für dichte Schamotte ist eine Diamanttrennscheibe für mineralische Werkstoffe das wichtigste Werkzeug. Eine normale Metalltrennscheibe, Holzsäge oder grobe Steinscheibe ist ungeeignet. Sie kann stark ausbrechen, verkanten oder das Material unnötig erhitzen.
Für einzelne Zuschnitte genügt meist ein Winkelschleifer mit passender Schutzhaube und Absaugung. Bei mehreren Platten oder komplizierten Formen ist eine stationäre Steinsäge mit Wasserzufuhr angenehmer, weil sie geradere Schnitte ermöglicht und den Staub deutlich reduziert.
Trocken oder nass schneiden
Der Nassschnitt bindet den mineralischen Staub am wirksamsten. Das Werkstück muss danach jedoch vollständig trocknen, bevor es wieder in den Ofen kommt. Eingeschlossene Feuchtigkeit kann beim ersten Aufheizen zu Abplatzungen führen.
Beim Trockenschnitt brauche ich eine abgestimmte Absaugung, einen geeigneten Entstauber und gute Belüftung. Die BG BAU empfiehlt bei staubigen mineralischen Arbeiten unter anderem staubarme Verfahren, Absaugung und bei Bedarf Atemschutz mindestens mit P2-Filter. Eine einfache Papiermaske reicht dafür nicht aus.
- Schutzbrille oder Gesichtsschutz tragen.
- Gehörschutz und eng anliegende Arbeitshandschuhe verwenden.
- Die Platte stabil auf einer ebenen Unterlage fixieren.
- Nie ohne Schutzhaube oder mit beschädigter Diamantscheibe arbeiten.
- Staub nicht trocken zusammenkehren oder mit Druckluft verteilen.
Im Wohnraum würde ich diesen Arbeitsschritt vermeiden. Feiner mineralischer Staub setzt sich in Dichtungen, Luftwegen und Möbeln fest. Ein überdachter Außenarbeitsplatz oder der Zuschnitt durch einen Fachbetrieb ist oft die sauberere und letztlich günstigere Variante.
Schamottplatten in fünf kontrollierten Schritten zuschneiden
Beim Zuschneiden zählt weniger Kraft als Geduld. Schamotte lässt sich gut trennen, verzeiht aber seitlichen Druck und hektische Bewegungen nur schlecht.
- Altes Teil ausbauen: Der Ofen muss vollständig kalt sein. Brösel und Aschereste werden vorsichtig entfernt, ohne den Stahlkörper zu beschädigen.
- Maße übertragen: Die alte Platte auflegen oder ihre Kontur auf die neue Platte übertragen. Schnittlinien klar und vollständig anzeichnen.
- Platte unterlegen: Sie muss möglichst vollflächig aufliegen. Eine lose Platte kann beim Trennen vibrieren und an der falschen Stelle brechen.
- In mehreren Durchgängen schneiden: Zuerst eine flache Führungsnut setzen, danach schrittweise vertiefen. Die Scheibe nicht verkanten und nicht mit Gewalt durchdrücken.
- Kanten kontrollieren: Kleine Grate vorsichtig entfernen. Die fertige Platte trocken in den Feuerraum einsetzen und die Passung prüfen.
Bei langen Schnitten führe ich das Werkzeug lieber langsam und gleichmäßig, statt die Scheibe in einem Zug durch das Material zu zwingen. Ein sauberer erster Führungsschnitt macht meistens den größten Unterschied zwischen einer brauchbaren Platte und teurem Ausschuss.
Lesen Sie auch: Pelletofen warten und reinigen - was du selbst tun kannst
Was bei Aussparungen und Schrägen wichtig ist
Innenliegende Ecken sollten nicht scharf eingeschnitten werden, wenn die Konstruktion eine kleine Rundung zulässt. Eine scharfe Innenecke wird zum Spannungspunkt und kann beim ersten Aufheizen ausbrechen.
Komplexe Formteile mit mehreren Aussparungen würde ich nicht aus einer beliebigen Platte nachbauen. Sie beeinflussen oft die Rauchgasführung und den Wirkungsgrad des Ofens. Bei solchen Teilen ist ein modellbezogenes Ersatzteil die sicherere Wahl.

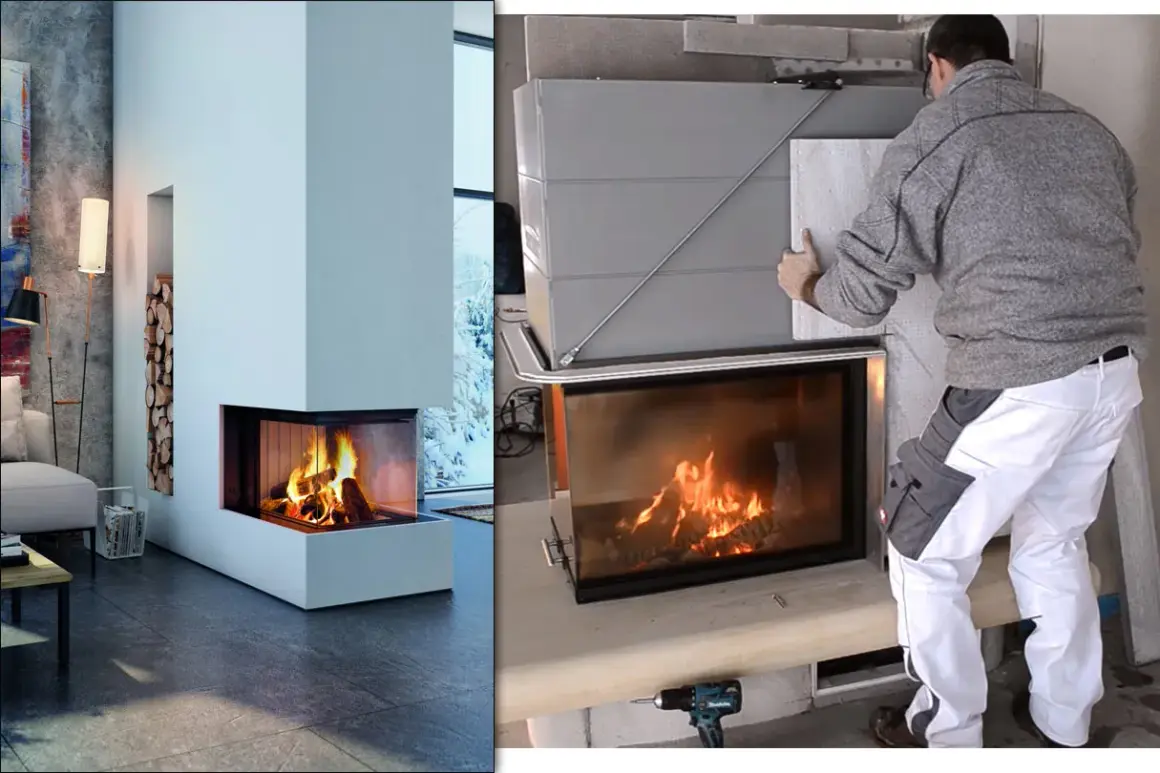

Einbau, Ausdehnung und erstes Anheizen
Die neue Auskleidung muss trocken, sauber und ohne Gewalt in den Feuerraum passen. Schamotte darf nicht zwischen den Stahlwänden eingeklemmt werden, weil sich Metall und Stein bei Wärme unterschiedlich ausdehnen. Das notwendige Spiel beträgt je nach Bauart meist wenige Millimeter und sollte sich an der Anleitung des Ofenherstellers orientieren.
Aufliegende Boden- oder Seitensteine werden häufig lose eingesetzt. Mörtel ist nur dort sinnvoll, wo die Konstruktion eine feste Verbindung vorsieht oder eine Reparaturstelle geschlossen werden muss. Zu viel Mörtel kann Spannungen erzeugen und das Bauteil beim Aufheizen sprengen.
Nach einem Austausch heize ich den Ofen zunächst vorsichtig an. Ein kleines Feuer lässt Restfeuchte entweichen und gibt dem Material Zeit, sich an die Temperatur zu gewöhnen. Volllast direkt nach der Reparatur ist eine unnötige Belastungsprobe.
Nach dem ersten und zweiten Heizvorgang prüfe ich, ob die Platte verrutscht ist, neue ungewöhnlich große Abplatzungen zeigt oder Rauchgaswege blockiert. Ein leichtes Nachdunkeln oder ein feiner neuer Haarriss bedeutet dagegen nicht automatisch, dass die Arbeit misslungen ist.
Ersatzteil, Zuschnitt oder Fachbetrieb
Universelle Schamotteplatten kosten im Handel häufig ungefähr 6 bis 15 Euro, abhängig von Größe und Stärke. Modellbezogene Einzelsteine liegen eher bei etwa 15 bis 60 Euro; komplette Auskleidungssätze können deutlich teurer werden. Versandkosten, besonders bei schweren Platten, sollten in die Rechnung einfließen.
| Lösung | Vorteil | Grenze | Meine Einschätzung |
|---|---|---|---|
| Originalstein | Exakte Form und sichere Zuordnung | Oft teurer und nicht immer sofort verfügbar | Beste Wahl bei Formteilen und Umlenkplatten |
| Zuschnitt aus Universalplatte | Günstig und flexibel | Maße und Material müssen exakt passen | Gut für einfache Boden- oder Seitenplatten |
| Reparatur mit Mörtel | Schnell bei kleinen Ausbrüchen | Keine dauerhafte Lösung bei instabilen Steinen | Nur für begrenzte Schäden sinnvoll |
| Fachbetrieb | Sauberer Zuschnitt und sichere Beurteilung | Arbeitskosten kommen hinzu | Empfehlenswert bei komplizierten Brennräumen |
Vor der Bestellung notiere ich Hersteller, Modell, Baujahr und die Position des Steins. Ein Foto der eingebauten Auskleidung und eine einfache Pappschablone helfen bei Sonderformen mehr als eine grobe Maßangabe. Besonders wichtig sind die originale Materialart und die Plattenstärke, nicht nur die sichtbare Länge.
Wer nur einen geraden Schnitt an einer einfachen Platte braucht und sicher mit dem Werkzeug umgehen kann, kann den Zuschnitt selbst erledigen. Bei Arbeiten im geschlossenen Wohnraum, fehlender Absaugung oder Unsicherheit über die Funktion eines Formteils würde ich die Arbeit abgeben. Das ist keine übertriebene Vorsicht, sondern schützt Atemwege, Ofen und im Zweifel auch die Betriebssicherheit.
Ein sauberer Schnitt verlängert die Lebensdauer der Auskleidung
Die meisten Probleme entstehen nicht durch den ersten Riss, sondern durch falsche Maße, verspannt eingesetzte Steine oder zu aggressives Heizen. Ich prüfe die Feuerraumauskleidung deshalb bei der jährlichen Reinigung, entferne Asche vorsichtig und lege kein Holz mit Gewalt gegen die Seitenwände.
Beim Ersatzteil zählt die Kombination aus passendem Material, exakter Form und spannungsfreiem Einbau. Wer diese drei Punkte beachtet und den mineralischen Staub beim Zuschnitt ernst nimmt, kann viele Reparaturen am Kaminofen sicher und mit überschaubarem Aufwand selbst vorbereiten.
